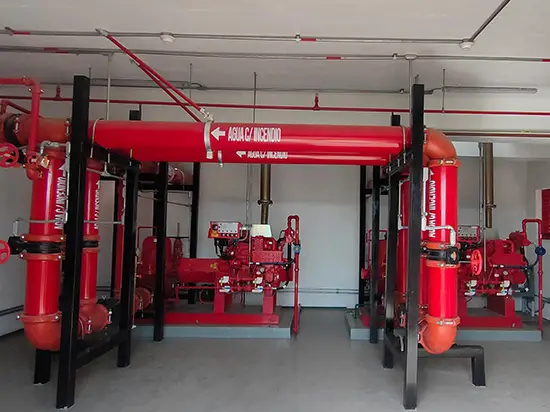

Equipo de Bombeo Contra Incendio

Las bombas contra incendio están diseñadas para ofrecer la máxima fiabilidad de operación, cumpliendo con los requerimientos de presión neta - caudal. Los equipos están normalmente inactivos, salvo cuando se realizan las inspecciones y pruebas periódicas recomendadas.

Las bombas contra incendio deben cumplir con ciertos requerimientos de presión caudal para estar dentro de las curvas normalizadas de operación. La forma de la curva de operación de una bomba contra incendio se determina por medio del cumplimiento de los siguientes puntos: Caudal Cero (0%), Valor Nominal (100%) y Sobrecarga (150%).

Dentro del arreglo de un cuarto de equipo de bombeo contra incendio, se puede mantener una bomba con la capacidad para abastecer el sistema contra incendio de mayor demanda; esta puede ser accionada por medio de un motor eléctrico o por un motor de combustión interna diésel (en caso de que se requiera instalar solo la bomba accionada con motor eléctrico, se deberá garantizar su operación aún en una falla de alimentación principal, por medio de la conexión a una alimentación secundaria con la capacidad suficiente -planta de emergencia-). También se puede tener solo la bomba accionada con motor diésel, además de una tercera bomba con la capacidad para recuperar pequeñas perdidas de presión en la red hidráulica contra incendio.

El arreglo de tuberías de succión y descarga dentro del cuarto de bombas deberá cumplir con los requisitos de instalación marcados por la NFPA.

Tanques Atornillables para Almacenamiento de Agua

Los tanques de acero tipo atornillado han resultado ser una muy buena alternativa de almacenaje de agua para protección contra incendio; esto debido a su menor costo y necesidad de mantenimiento, además de su versatilidad de tamaños que van desde 4,000 hasta 2.400,000 galones que pueden ser adaptados de acuerdo al área disponible, fabricándolos más altos, bajos, anchos, o delgados.

Están diseñados con base en los estándares de NFPA 22, AWWA, y aprobados por Factory Mutual.

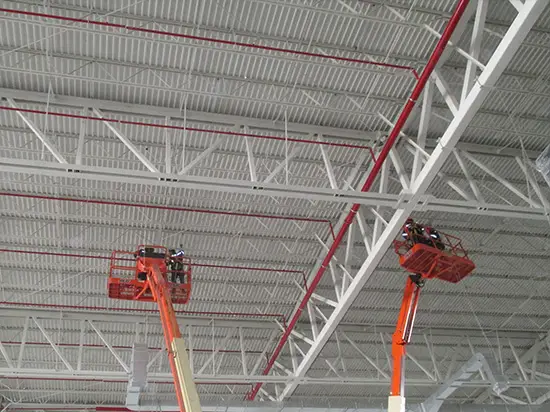

Sistemas de Rociadores Automáticos

Un rociador es un dispositivo diseñado para la extinción o control de un incendio en su etapa inicial. Un sistema de rociadores automáticos es un conjunto de tuberías y conexiones que contienen los rociadores, dicho sistema se distribuye homogéneamente en el área a proteger; sus tuberías se interconectan con la red de hidráulica contra incendio del inmueble, que depende a su vez, del equipo de bombeo contra incendio, el cual mantiene agua a presión en estas tuberías.

Los rociadores contienen un elemento térmico, el cual reacciona con el calor generado por un incendio liberando el agua contenida a presión y distribuyéndola de manera homogénea sobre el área protegida. Según estudios en el 90% de los incendios en áreas protegidas con Rociadores solo operan 6 o menos rociadores para controlar o extinguir el fuego. Si comparamos este gasto de agua contra el gasto por el uso de mangueras del departamento de bomberos, nos encontramos con que se requiere un promedio de tres veces más agua con el uso de mangueras; sumando el daño que provocan las mangueras al daño que resulta del incendio.

La eficacia de un sistema de rociadores depende totalmente de un buen diseño, por lo que estos sistemas deben ser perfilados por un especialista calificado en el ramo, el cual hará un análisis de riesgos, tomando en cuenta todas las consideraciones necesarias para garantizar un correcto funcionamiento.

Sistemas de Diluvio

Un sistema de diluvio se refiere específicamente al empleo de agua pulverizada aplicada directamente sobre el elemento a proteger. El término “agua pulverizada” se refiere al empleo de agua lanzada de una forma especial, con partículas de agua lanzadas a una velocidad y densidad de pulverización determinadas, que se descarga por aparatos y boquillas específicamente diseñadas para este propósito.

La descarga de las boquillas es diferente a la de los rociadores. El modelo de pulverización de agua de una boquilla sobre una superficie puede ser elíptico o circular, mientras que la sección de chorro es cónica.

El agua es lanzada con fuerza sobre la superficie a proteger.

A diferencia de un sistema de rociadores, el de pulverización de agua es de inundación total del elemento protegido, por lo que la cobertura de este debe ser total.

Las boquillas no cuentan con un elemento fusible como los rociadores, por lo que las tuberías estarán secas hasta el momento del disparo. El disparo de un sistema de diluvio se puede realizar eléctricamente mediante la detección automática o manual de un incendio. La detección automática se puede llevar a cabo empleando algún tipo de detector de incendio (de humo, de temperatura, de flama, etc.), la detección manual será a través de la activación de algún mecanismo de disparo (estación manual). Mecánicamente, el disparo del sistema se puede ejecutar mediante vías hidráulicas o neumáticas, dependiendo del modo de operación de la válvula de diluvio.

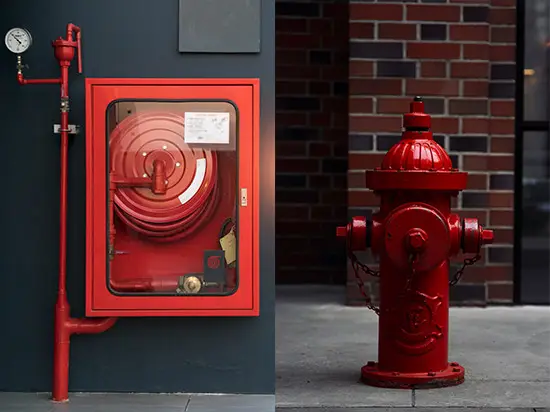

Hidrantes Contra Incendio

Un hidrante contra incendio es una toma de agua conectada a la red hidráulica de distribución de agua contra incendio, diseñada para proporcionar un caudal considerable en caso de incendio.

Hay dos tipos principales de hidrantes:

- Hidrante exterior: situados en las inmediaciones de los edificios y en los que los bomberos pueden acoplar sus mangueras. Es un poste con dos o más tomas (normalmente de 2 ½" de diámetro).

- Hidrante interior: situados en el interior de los edificios, equipados con un gabinete, donde se aloja una manguera conectada a una válvula angular de corte, un chiflón para bifurcación del agua y una llave para apretar acoplamientos, estos normalmente son de 1 ½" o 2" de diámetro.

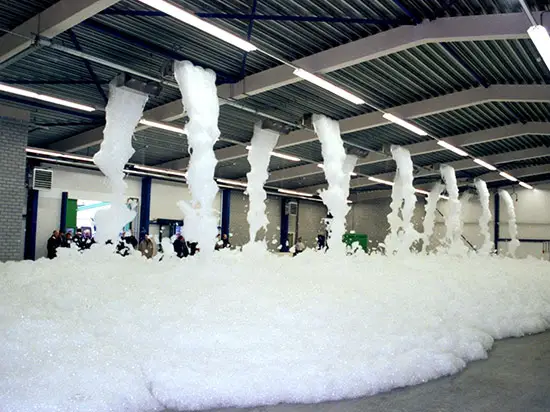

Sistemas de Espuma

Durante años se han utilizado espumas como medio de extinción de incendios de líquidos combustibles e inflamables.

A diferencia de otros agentes de extinción tales como el agua, los polvos químicos, el CO2, etc.; una espuma acuosa estable puede extinguir el fuego en un líquido combustible o inflamable, combinando mecanismos de: enfriamiento, separación entre la fuente del fuego o de la ignición, eliminación de vapores y sofocación de las llamas.

La espuma también puede evitar la reignición durante un largo periodo de tiempo. Como el agua es más pesada que la mayoría de los hidrocarburos estándar, si se aplica directamente sobre ellos se sumergirá y tendrá poco o ningún valor extintor o de supresión de los vapores.

Si el combustible líquido se calienta por arriba de 212 ºF (100 ºC), el agua hierve debajo de la superficie de este, expulsándolo, y extendiendo el incendio.

Por esta razón, la espuma es el agente de extinción por excelencia en zonas potencialmente peligrosas, o en aéreas en las que se transportan, procesan, almacenan o usan líquidos inflamables como fuente de energía.

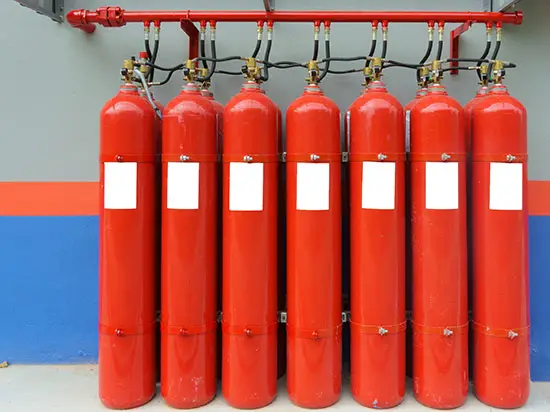

Sistema de CO2

El bióxido de carbono es un gas abundante y anticorrosivo que no apoya la combustión debido a que no reacciona con la mayoría de las sustancias. Tiene una clasificación baja de toxicidad. Se comprime comúnmente a estado líquido para su almacenaje y transporte en cilindros.

Al descargarse a presión da un aspecto de vapor, y por su baja temperatura cristaliza el agua en el aire.

Para propósitos de supresión del fuego, la descarga se diseña para subir la concentración del bióxido de carbono en el área protegida.

Esto elimina el oxígeno libre en el aire que apoya la combustión, y como consecuencia, extingue el fuego.

La carencia de oxígeno por la inundación total del área por bióxido de carbono no permite la presencia de personal, por lo que esto deberá ser evitado.

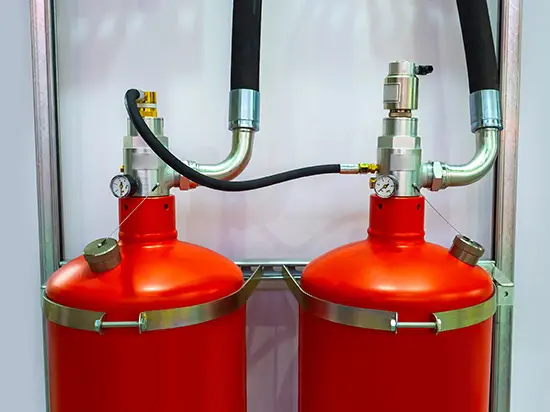

Sistema de Extinción con Gases Limpios

INERGEN: INERGEN y sus componentes han obtenido numerosas aprobaciones internacionales de sectores gubernamentales como ministerios de salud, higiene ocupacional, marítimos y autoridades ambientales y de seguros. INERGEN está constituido por tres gases naturales que se encuentran presentes en la atmósfera de la tierra: NITRÓGENO 52%, ARGÓN 40% y BIÓXIDO DE CARBONO 8%.

Al efectuarse la descarga de INERGEN, este disminuye la concentración de oxígeno por debajo del nivel requerido para que exista la combustión (típicamente el nivel es 15% de oxígeno).

Simultáneamente a la extinción de un fuego, INERGEN permite la permanencia de las personas en una atmósfera de oxígeno de forma COMPLETAMENTE SEGURA. Aunque los incendios en centros de procesamiento de datos son menos frecuentes que en instalaciones industriales; estos ocurren en mayor número a lo generalmente imaginado, y cuando suceden, además de la pérdida importante de costosos equipos, hay que agregar algo tal vez más serio, como la interrupción de las actividades empresariales y la pérdida de datos y archivos irremplazables.

Además de la protección de vidas y propiedades en un fuego, la salvaguarda del ambiente juega ahora un papel igual de importante en el desarrollo de los agentes para supresión de incendios. INERGEN cuenta con el concepto del “triángulo de protección” introducido por ANSUL, que representa los tres objetivos de los sistemas modernos de extinción: PROTEGER VIDAS, PROTEGER PROPIEDADES Y PROTEGER EL MEDIO AMBIENTE.

Aunque los sistemas de detección y alarma normalmente permiten que la gente evacue el área antes de que cualquier tipo de agente sea descargado, varios eventos inesperados pueden obstaculizar un escape inmediato, INERGEN no produce neblina al ser descargado, permitiendo una total visibilidad; los sistemas son rápidos y a pesar de que la NFPA en su Norma 2001 permite hasta un minuto de descarga para los gases inertes, INERGEN realmente extingue el fuego en mucho menos tiempo. Se han realizado pruebas con las que se ha documentado que es posible alcanzar tiempos tan cortos como 22 segundos en fuego clase A y 17 segundos en fuego clase B. Por esto, INERGEN es el agente ideal para usarse en los sistemas automáticos de inundación total en áreas normalmente ocupadas.

INERGEN, no es conductor de la electricidad, no deja residuos que limpiar, su temperatura permanece estable durante la descarga y no reacciona con el fuego produciendo sustancias corrosivas o toxicas.

Una vez descargado INERGEN, sus componentes simplemente vuelven a asumir su papel en el ciclo de vida de la Tierra y debido a que INERGEN no es químico sintético, no está ni estará sujeto a restricciones para su empleo.

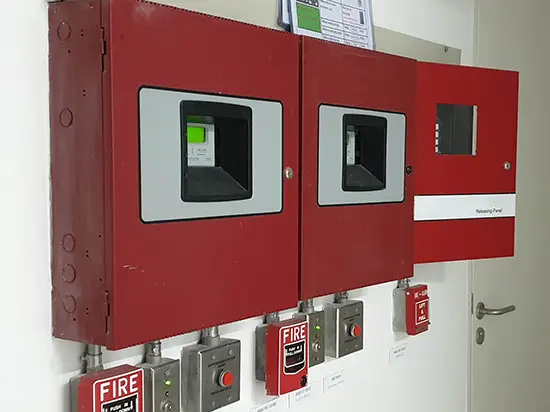

Sistema de Alarma y Detección

El propósito fundamental de la instalación de un sistema de alarmas, es el de ser la primera notificación de una señal de alerta, supervisión o problema, y a su vez, advertir a los ocupantes del edificio ante cualquiera de estas situaciones.

Un sistema de alarmas está compuesto por dispositivos de iniciación y dispositivos de notificación, siendo los primeros: estaciones manuales, detectores de humo, detectores de flujo, supervisores de válvula, etc.

Y los de notificación: bocinas de alarma, luces estroboscópicas, anunciadores, repetidores, etc.

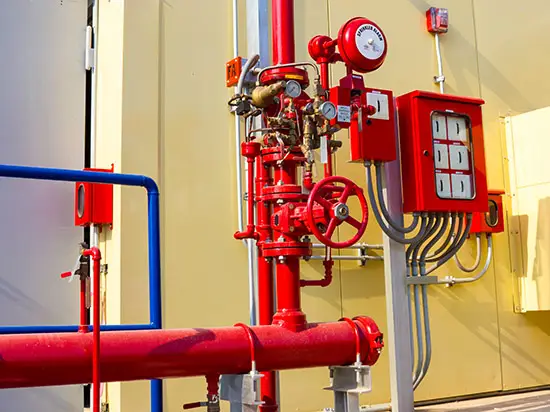

Sistemas de Preacción

Los sistemas de preacción utilizan una válvula de diluvio además de una red de rociadores presurizada con aire o gas.

La presión se utiliza para mantener una supervisión permanente de la red, alertando de posibles fugas por avería o rotura de rociadores. En ese caso, se produce una alarma de baja presión; pero no provoca la apertura de la válvula, ni la descarga accidental de agua.

Los sistemas con disparo eléctrico utilizan detectores de humo, un panel de control, y una válvula solenoide para abrir la válvula de diluvio.

Si se produce un incendio, los detectores activan la alarma del panel de control, que a su vez, ordena la apertura de la válvula solenoide. Esta drena la cámara de cebado de la válvula de diluvio, permitiendo su apertura y el llenado de la red de rociadores con agua.

De este modo, el agua estará disponible en los rociadores para apagar el fuego tan pronto como cualquiera de ellos se abra.

Los sistemas de preacción con interbloqueo simple son especialmente útiles en instalaciones en las que existe el riesgo de que se produzcan daños en la red de rociadores, ya sea por temperatura o por golpes. Se utilizan en lugar de sistemas de tubería seca cuando el tamaño de la instalación excede el permitido por la normativa vigente, o cuando se quiere evitar el riesgo de descargas accidentales de agua.

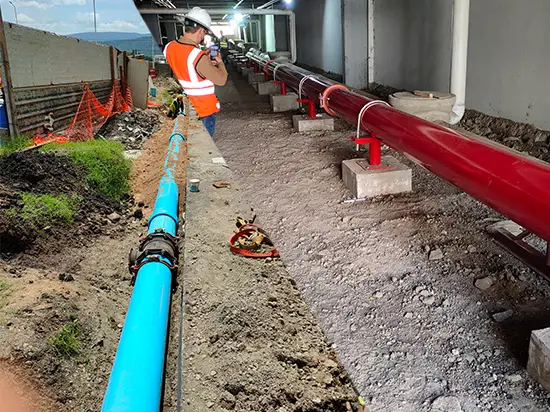

Red Hidráulica de Distribución de Agua Contra Incendio

La red de agua contra incendio es un conjunto de tuberías conectadas entre sí por medios mecánicos y/o soldadura, que cuenta además con conexiones como codos, tees, válvulas de seccionamiento, válvulas de retención y tomas siamesas para conexión del cuerpo de bomberos.

Dentro de la red de tuberías se encuentra contenida agua; la cual está sometida a condiciones de presión, la función principal de la red de alimentación es la de abastecer con la suficiente cantidad de agua a presión a los diferentes sistemas de protección contra incendio establecidos en la planta (sistemas de rociadores, sistemas de diluvio, hidrantes, etc.).

El complemento de la red contra incendio es el suministro de agua mediante tanques o cisternas al equipo de bombeo, ambas capacidades son definidas en base a la necesidad del sistema con mayor demanda. Un sistema de hidrantes consta principalmente de la distribución estratégica de estaciones en las cuales se encuentran contenidas mangueras, chiflones, válvulas y llaves las cuales permitirán a los ocupantes y cuerpo de bomberos combatir un posible incendio. Cada hidrante es conectado a la red general de alimentación de agua contra incendio, de forma que se pueda contar con la presión y caudal mínimo requerido en el hidrante más remoto hidráulicamente calculado, y el agua pueda ser descargada para cumplir con el propósito de extinguir un fuego manualmente y proteger en primera instancia la vida de sus ocupantes y en segundo término el edificio junto con su contenido.
